Bemessungsdiagramme

Vorgaben für die Bemessung nach DIN V 18197

Allgemeiner Hinweis

Die DIN V 18197 regelt die Planungsgrundsätze, den Einbau und die Fügetechnik sowie die Bemessung der Fugenbänder, unter Berücksichtigung aller in dieser DIN genannten Grundsätze.

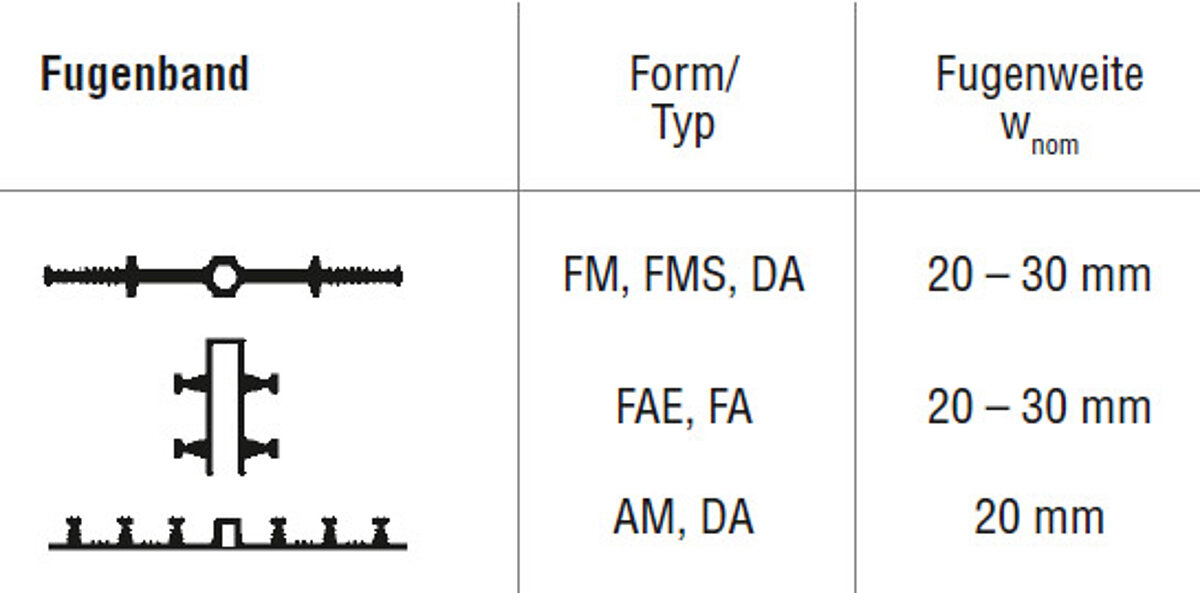

1. Fugenweite

Die Bemessungsdiagramme gelten bei einer Ausgangsfugenweite / Nennfugenweite wnom bei den innenliegenden Dehnfugenbändern und den Fugenabschlussbändern von 20 - 30 mm und bei den außenliegenden Dehnfugenbändern von 20 mm.

2. Lage im Bauteil

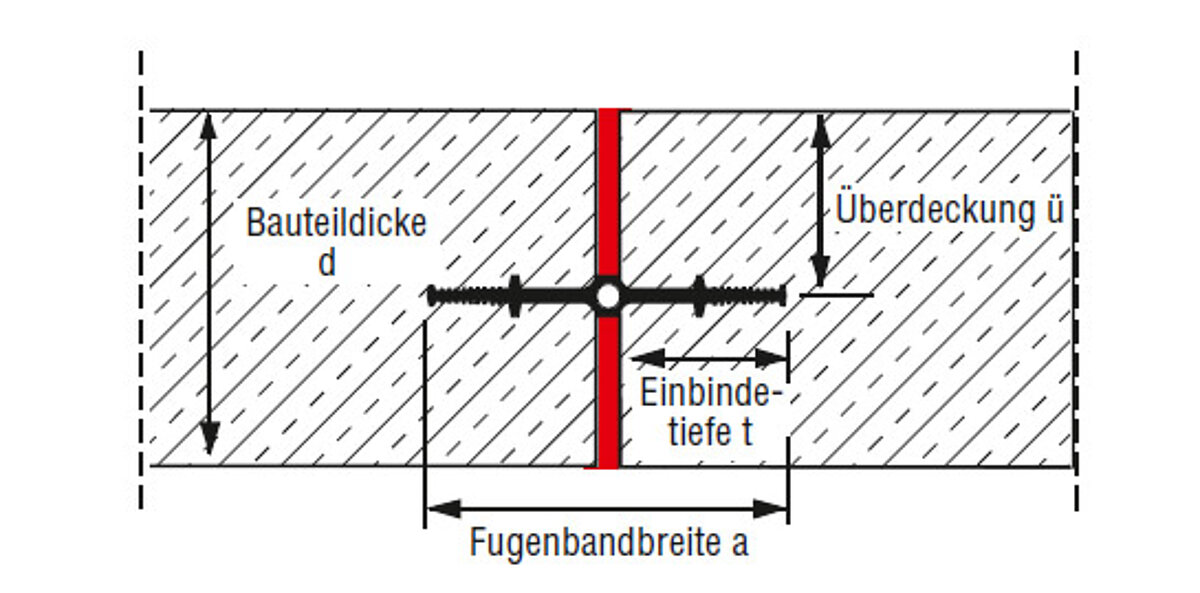

Überdeckungsregel:
Einbindetiefe t ≤ Überdeckung ü

Vereinfachte Überdeckungsregel (DIN V 18197):
Bauteildicke d ≥ Fugenband-Gesamtbreite a

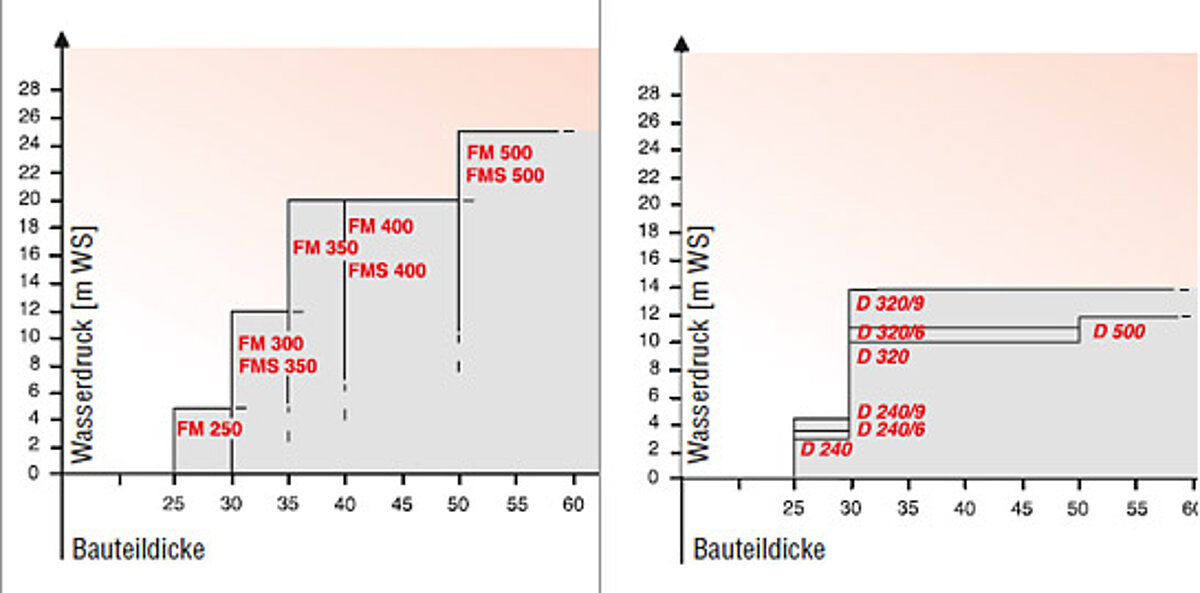

3. Mindestbauteildicke bei innenliegenden Fugenbändern

Die Bauteildicke muss im Bereich des Fugenbandes mindestens der Fugenbandbreite entsprechen.

Bei dem Fugenband D 320 ist eine Bauteildicke mit 30 cm ausreichend.

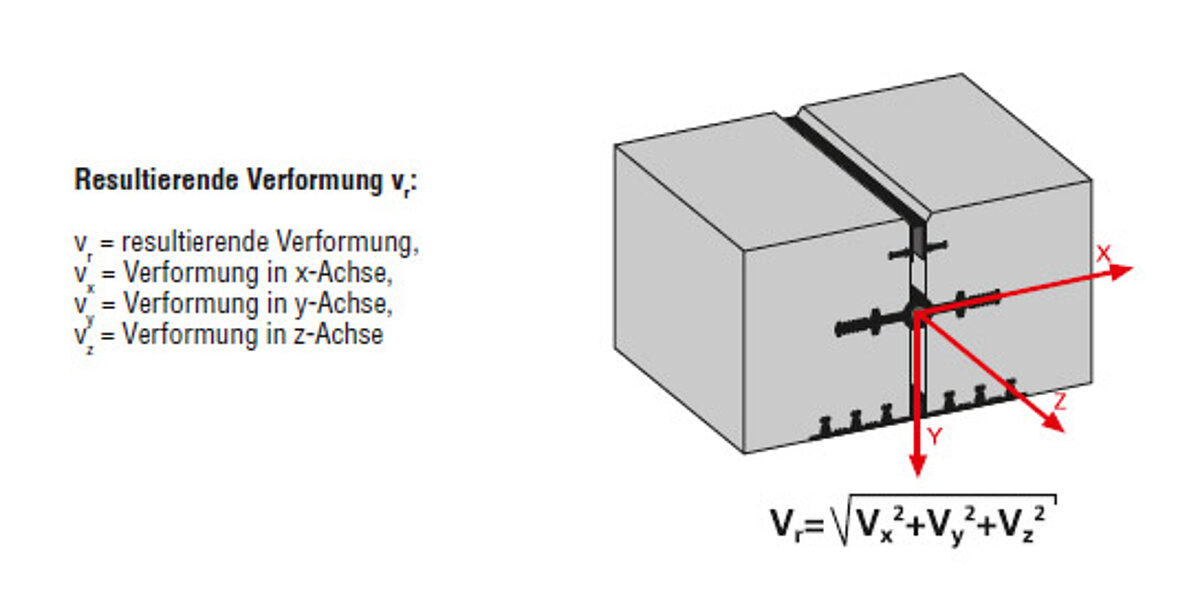

4. Bemessung (Wasserdruck und Verformung)

4.1. Für Fugenbänder nach DIN 18541 und DIN 7865 gelten die obigen Diagramme. Die einzelnen Profile können sich auch für höhere Beanspruchung eignen – Beurteilung im Einzelfall.

4.2. Für PVC-P-Fugenbänder gelten die Maßangaben des allgemein bauaufsichtlichen Prüfzeugnisses abP.

Bemessungswasserstand: Der höchste zu erwartende Grund-, Schichten- oder Hochwasserstand; bei Behältern der Befüllungswasserstand.
